AutoCAD Civil 3D là phần mềm thiết kế hạ tầng kỹ thuật hàng đầu, hỗ trợ các kỹ sư, nhà thiết kế và chuyên gia xây dựng trong việc tạo ra các mô hình 3D chính xác và chi tiết. Phần mềm này cung cấp các công cụ mạnh mẽ để thiết kế đường, cầu, cống, hệ thống thoát nước, san nền và nhiều hạng mục hạ tầng khác. Ở bài viết này, Datech Solutions sẽ mang đến cho bạn những kiến thức chuyên xâu về phần mềm này.
Tổng quan về AutoCAD Civil 3D
AutoCAD Civil 3D là gì?
AutoCAD Civil 3D là một phần mềm thiết kế hỗ trợ xây dựng (CAD) dựa trên nền tảng AutoCAD, được phát triển bởi Autodesk. Phần mềm này được thiết kế đặc biệt cho các dự án kỹ thuật hạ tầng, cung cấp các công cụ chuyên biệt để tạo mô hình thông tin công trình (BIM) cho các dự án như:
- Thiết kế đường bộ, đường cao tốc, đường sắt.
- Thiết kế hệ thống thoát nước mưa, nước thải.
- Thiết kế san nền, mặt bằng.
- Thiết kế cầu, cống.
- Thiết kế các công trình hạ tầng kỹ thuật khác.
AutoCAD Civil 3D ban đầu được phát triển bởi một công ty có tên là Softdesk, sau đó được Autodesk mua lại vào năm 1997. Kể từ đó, Autodesk đã liên tục cải tiến và phát triển phần mềm, bổ sung thêm nhiều tính năng và công cụ mới để đáp ứng nhu cầu ngày càng cao của ngành xây dựng.
Ưu điểm vượt trội của AutoCAD Civil 3D
- Thiết kế dựa trên mô hình 3D: Cho phép tạo ra mô hình 3D trực quan, chính xác, giúp dễ dàng phát hiện và giải quyết các xung đột thiết kế.
- Tích hợp BIM: Hỗ trợ quy trình BIM, giúp tăng cường sự cộng tác giữa các bên liên quan và cải thiện hiệu quả quản lý dự án.
- Tự động hóa: Tự động hóa nhiều tác vụ thiết kế, giúp tiết kiệm thời gian và giảm thiểu sai sót.
- Tính linh hoạt: Có thể tùy chỉnh để phù hợp với các tiêu chuẩn thiết kế khác nhau.
- Khả năng tương thích: Tương thích tốt với các phần mềm khác của Autodesk và các định dạng tệp tin phổ biến.
- Cộng đồng người dùng lớn: Có một cộng đồng người dùng đông đảo và nhiệt tình, sẵn sàng hỗ trợ và chia sẻ kinh nghiệm.
Các tính năng chính của AutoCAD Civil 3D

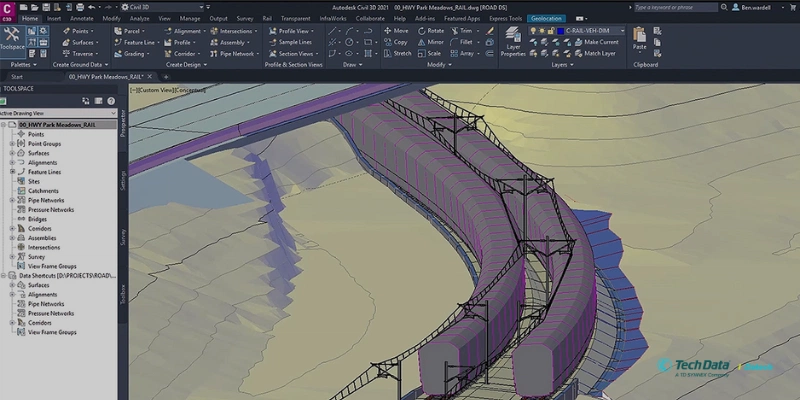

Thiết kế tuyến đường (Alignments)
AutoCAD Civil 3D cung cấp các công cụ mạnh mẽ để thiết kế tuyến đường, bao gồm:
- Tạo tuyến đường: Tạo tuyến đường bằng cách vẽ đường thẳng, đường cong, đường xoắn ốc, hoặc nhập dữ liệu từ các tệp tin khác.
- Chỉnh sửa tuyến đường: Dễ dàng thay đổi hình dạng, vị trí của tuyến đường bằng cách kéo thả các điểm điều khiển.
- Thiết kế trắc dọc: Tạo và chỉnh sửa trắc dọc của tuyến đường, bao gồm thiết kế đường đỏ, đường đen, tính toán khối lượng đào đắp.
- Thiết kế trắc ngang: Tạo và chỉnh sửa trắc ngang của tuyến đường, bao gồm thiết kế mặt cắt ngang, taluy, lề đường.
- Thiết kế siêu cao, mở rộng: Tự động thiết kế và tính toán siêu cao và mở rộng cho tuyến đường.
Thiết kế bề mặt (Surfaces)
AutoCAD Civil 3D cho phép tạo và quản lý các bề mặt địa hình phức tạp, bao gồm:
- Tạo bề mặt từ dữ liệu khảo sát: Tạo bề mặt từ điểm, đường đồng mức, đám mây điểm, hoặc các dữ liệu khảo sát khác.
- Chỉnh sửa bề mặt: Chỉnh sửa bề mặt bằng cách thêm, xóa, di chuyển điểm, đường đồng mức, hoặc sử dụng các công cụ chỉnh sửa bề mặt khác.
- Phân tích bề mặt: Phân tích độ dốc, hướng dốc, đường đồng mức, lưu vực, và các thuộc tính khác của bề mặt.
- Tính toán khối lượng: Tính toán khối lượng đào đắp giữa hai bề mặt, hoặc giữa bề mặt và một cao độ thiết kế.

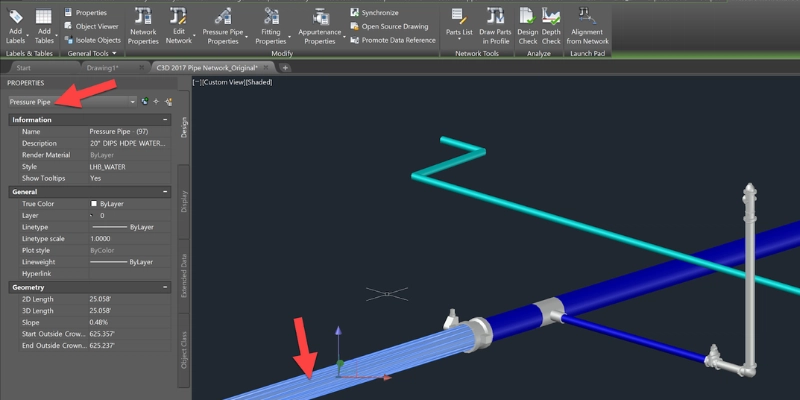

Thiết kế mạng lưới đường ống (Pipe Networks)
AutoCAD Civil 3D hỗ trợ thiết kế các hệ thống đường ống, bao gồm:
- Tạo mạng lưới đường ống: Tạo mạng lưới đường ống bằng cách chọn loại ống, kích thước ống, và các phụ kiện khác.
- Chỉnh sửa mạng lưới đường ống: Dễ dàng thay đổi vị trí, độ sâu, và các thuộc tính khác của đường ống.
- Thiết kế hố ga, cống: Thiết kế các hố ga, cống, và các công trình phụ trợ khác trên mạng lưới đường ống.
- Phân tích thủy lực: Phân tích thủy lực của mạng lưới đường ống, bao gồm tính toán lưu lượng, vận tốc, áp lực.
Thiết kế san nền (Grading)
AutoCAD Civil 3D cung cấp các công cụ để thiết kế san nền, bao gồm:
- Tạo đối tượng san nền: Tạo các đối tượng san nền như taluy, mái dốc, bờ kênh.
- Chỉnh sửa đối tượng san nền: Thay đổi độ dốc, cao độ, và các thuộc tính khác của đối tượng san nền.
- Tính toán khối lượng san nền: Tính toán khối lượng đào đắp của quá trình san nền.
Tạo bản vẽ (Plan Production)
AutoCAD Civil 3D cho phép tự động tạo các bản vẽ kỹ thuật, bao gồm:
- Tạo bản vẽ trắc dọc, trắc ngang: Tự động tạo các bản vẽ trắc dọc, trắc ngang từ mô hình 3D.
- Tạo bản vẽ bình đồ: Tự động tạo bản vẽ bình đồ từ mô hình 3D.
- Tạo bản vẽ chi tiết: Tạo các bản vẽ chi tiết của các hạng mục công trình.
- Tùy chỉnh kiểu bản vẽ: Tùy chỉnh kiểu bản vẽ để phù hợp với các tiêu chuẩn thiết kế khác nhau.
Phân tích và mô phỏng (Analysis and Simulation)
- Phân tích thủy văn, thủy lực: Tích hợp các công cụ phân tích thủy văn (Hydraflow Express, Storm Sewers) và thủy lực (Storm and Sanitary Analysis) để mô phỏng dòng chảy, tính toán lưu lượng, áp lực trong hệ thống thoát nước.
- Phân tích địa kỹ thuật: Kết hợp với các phần mềm phân tích địa kỹ thuật (Geotechnical Module) để đánh giá ổn định mái dốc, tường chắn.
- Mô phỏng quá trình thi công: Sử dụng Navisworks để mô phỏng quá trình thi công, phát hiện xung đột và tối ưu hóa kế hoạch thi công.
Quản lý dữ liệu và cộng tác (Data Management and Collaboration)
- Data Shortcuts: Tạo tham chiếu dữ liệu giữa các bản vẽ, giúp duy trì tính nhất quán của mô hình.
- Autodesk Vault: Quản lý tập trung dữ liệu dự án, kiểm soát phiên bản, phân quyền truy cập.
- BIM 360: Nền tảng cộng tác dựa trên đám mây, cho phép các bên liên quan truy cập và làm việc trên mô hình từ xa.
Ứng Dụng Của AutoCAD Civil 3D Trong Thiết Kế Hạ Tầng
AutoCAD Civil 3D được ứng dụng rộng rãi trong nhiều lĩnh vực thiết kế hạ tầng, bao gồm:
Thiết kế đường bộ
- Thiết kế đường cao tốc: Thiết kế các tuyến đường cao tốc phức tạp, bao gồm các nút giao khác mức, đường gom, đường dẫn.
- Thiết kế đường đô thị: Thiết kế các tuyến đường trong đô thị, bao gồm các giao lộ, vỉa hè, hệ thống chiếu sáng.
- Thiết kế đường nông thôn: Thiết kế các tuyến đường nông thôn, bao gồm các cầu, cống nhỏ. Ví dụ: Dự án đường cao tốc Bắc – Nam phía Đông giai đoạn 2017-2020 và 2021-2025 đã sử dụng AutoCAD Civil 3D để thiết kế một số đoạn tuyến.
Thiết kế hệ thống thoát nước
- Thiết kế hệ thống thoát nước mưa: Thiết kế các hệ thống thoát nước mưa cho đô thị, khu công nghiệp, bao gồm các cống, kênh, hồ điều hòa.
- Thiết kế hệ thống thoát nước thải: Thiết kế các hệ thống thoát nước thải cho đô thị, khu công nghiệp, bao gồm các trạm xử lý nước thải, mạng lưới đường ống.
- Thiết kế hệ thống tưới tiêu: Thiết kế hệ thống kênh mương, trạm bơm trong các dự án nông nghiệp.
Thiết kế san nền
- Thiết kế san nền khu đô thị: Thiết kế san nền cho các khu đô thị mới, bao gồm các công trình nhà ở, công trình công cộng.
- Thiết kế san nền khu công nghiệp: Thiết kế san nền cho các khu công nghiệp, bao gồm các nhà máy, kho bãi.
- Thiết kế san nền các công trình khác: Thiết kế san nền cho các công trình như sân bay, bến cảng, sân vận động.
Thiết kế cầu, cống
- Thiết kế cầu: Thiết kế các loại cầu khác nhau, bao gồm cầu dầm, cầu vòm, cầu dây văng.
- Thiết kế cống: Thiết kế các loại cống khác nhau, bao gồm cống hộp, cống tròn.
Thiết kế các công trình hạ tầng kỹ thuật khác
- Thiết kế đường sắt: Thiết kế các tuyến đường sắt, bao gồm đường sắt đô thị, đường sắt cao tốc.
- Thiết kế cảng: Thiết kế các công trình cảng, bao gồm bến cảng, cầu cảng, kho bãi.
- Thiết kế sân bay: Thiết kế các công trình sân bay, bao gồm đường băng, đường lăn, sân đỗ.
Quản lý dự án và cộng tác
AutoCAD Civil 3D không chỉ là công cụ thiết kế mà còn hỗ trợ quản lý dự án và cộng tác:
- Quản lý dữ liệu: Sử dụng Data Shortcuts và Autodesk Vault để quản lý dữ liệu dự án, đảm bảo tính nhất quán và tránh mất mát dữ liệu.
- Cộng tác: Sử dụng BIM 360 để các bên liên quan (chủ đầu tư, tư vấn thiết kế, nhà thầu) có thể cùng làm việc trên một mô hình duy nhất, trao đổi thông tin và giải quyết các vấn đề phát sinh.
- Kiểm tra xung đột: Sử dụng Navisworks để kiểm tra xung đột giữa các bộ môn (kết cấu, kiến trúc, MEP), đảm bảo tính khả thi của thiết kế.
Xu hướng phát triển và tương lai của AutoCAD Civil 3D
Tích hợp sâu hơn với BIM
AutoCAD Civil 3D sẽ tiếp tục được tích hợp sâu hơn với quy trình BIM, giúp tăng cường sự cộng tác giữa các bên liên quan và cải thiện hiệu quả quản lý dự án. Các tính năng mới có thể bao gồm:
- Cải thiện khả năng tương thích với Revit: Cho phép trao đổi dữ liệu liền mạch giữa AutoCAD Civil 3D và Revit, giúp tạo ra mô hình BIM tích hợp đầy đủ.
- Mở rộng khả năng quản lý thông tin: Cho phép quản lý thông tin phi hình học (như thông số kỹ thuật, chi phí) trong mô hình AutoCAD Civil 3D.
- Hỗ trợ các tiêu chuẩn BIM mở: Tăng cường khả năng tương thích với các phần mềm BIM khác thông qua các tiêu chuẩn mở như IFC.
Ứng dụng trí tuệ nhân tạo (AI)
AI có thể được ứng dụng trong AutoCAD Civil 3D để tự động hóa các tác vụ thiết kế, tối ưu hóa thiết kế và đưa ra các gợi ý thiết kế thông minh. Các ứng dụng tiềm năng của AI bao gồm:
- Tự động hóa thiết kế: Tự động tạo các phương án thiết kế khác nhau dựa trên các tiêu chí đầu vào, giúp kỹ sư lựa chọn phương án tối ưu.
- Tối ưu hóa thiết kế: Sử dụng AI để tối ưu hóa các thông số thiết kế, như độ dốc, kích thước đường ống, để giảm chi phí và tăng hiệu quả.
- Phát hiện lỗi thiết kế: Sử dụng AI để phát hiện các lỗi thiết kế tiềm ẩn, như xung đột giữa các hạng mục công trình, giúp giảm thiểu rủi ro.
Điện toán đám mây (Cloud Computing)
Điện toán đám mây sẽ cho phép người dùng truy cập và làm việc trên mô hình AutoCAD Civil 3D từ bất kỳ đâu, bất kỳ lúc nào. Các lợi ích của điện toán đám mây bao gồm:
- Tăng cường khả năng cộng tác: Cho phép các kỹ sư làm việc cùng nhau trên một mô hình từ các địa điểm khác nhau.
- Tăng tính linh hoạt: Cho phép người dùng làm việc trên các thiết bị khác nhau, như máy tính để bàn, máy tính xách tay, máy tính bảng.
- Giảm chi phí: Giảm chi phí đầu tư cho phần cứng và phần mềm.
Thực tế ảo (VR) và thực tế tăng cường (AR)
VR và AR có thể được sử dụng trong AutoCAD Civil 3D để trực quan hóa mô hình 3D, giúp kỹ sư và khách hàng hiểu rõ hơn về thiết kế. Các ứng dụng tiềm năng của VR và AR bao gồm:
- Trải nghiệm thiết kế: Cho phép người dùng “đi bộ” trong mô hình 3D, giúp họ cảm nhận được không gian và kích thước của công trình.
- Kiểm tra thiết kế: Cho phép kỹ sư kiểm tra thiết kế trong môi trường thực tế ảo, giúp phát hiện các vấn đề tiềm ẩn.
- Giao tiếp với khách hàng: Giúp khách hàng hiểu rõ hơn về thiết kế và đưa ra phản hồi sớm.
AutoCAD Civil 3D là một công cụ thiết kế hạ tầng mạnh mẽ và toàn diện, giúp các kỹ sư và nhà thiết kế tạo ra các mô hình 3D chính xác, chi tiết và hiệu quả. Với các tính năng đa dạng, khả năng tùy chỉnh cao và tích hợp BIM, AutoCAD Civil 3D đã và đang trở thành một phần mềm không thể thiếu trong ngành xây dựng. Việc nắm vững các kiến thức và kỹ năng sử dụng AutoCAD Civil 3D sẽ giúp bạn nâng cao năng suất làm việc, cải thiện chất lượng thiết kế và mở ra nhiều cơ hội nghề nghiệp. Hãy bắt đầu hành trình khám phá AutoCAD Civil 3D ngay hôm nay cùng Datech!
